Розʼєм N-Male обтискний під кабель RG5 / RG6 / 5D-FB / LMR300 (латунь, 50 Ом)

new

В наявності
Модель: t0000417

249грн.

Знайшли дешевше?

Роз’єм типу N-Male з обтискним монтажем призначений для підключення коаксіальних кабелів середнього та великого діаметра — RG5, RG6, 5D-FB і LMR300. Його застосовують у ВЧ-системах зв’язку, антенних комплексах, вимірювальній техніці та професійному телекомунікаційному обладнанні.

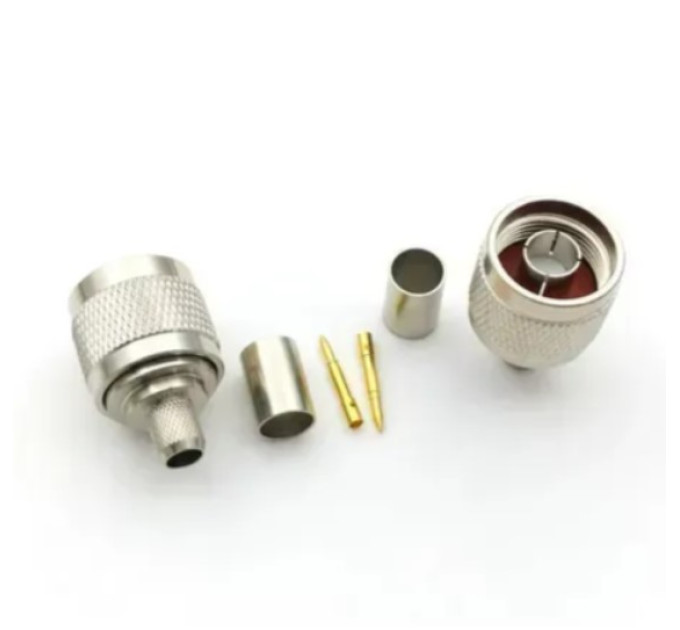

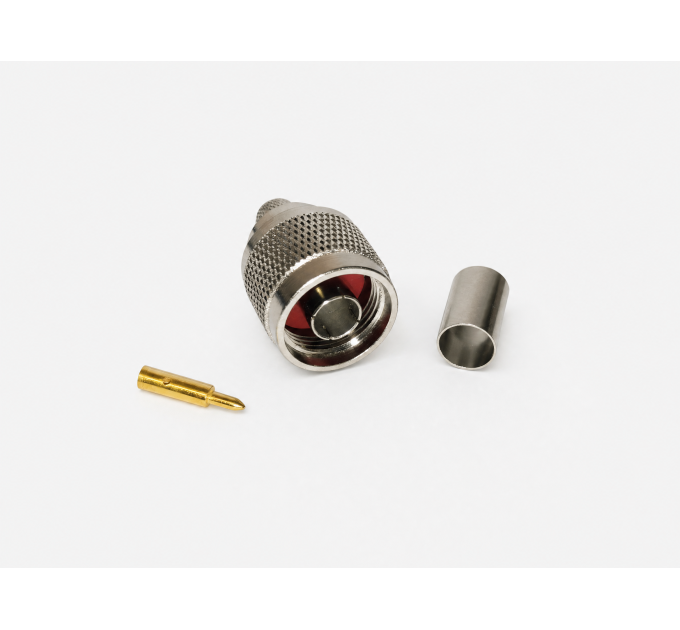

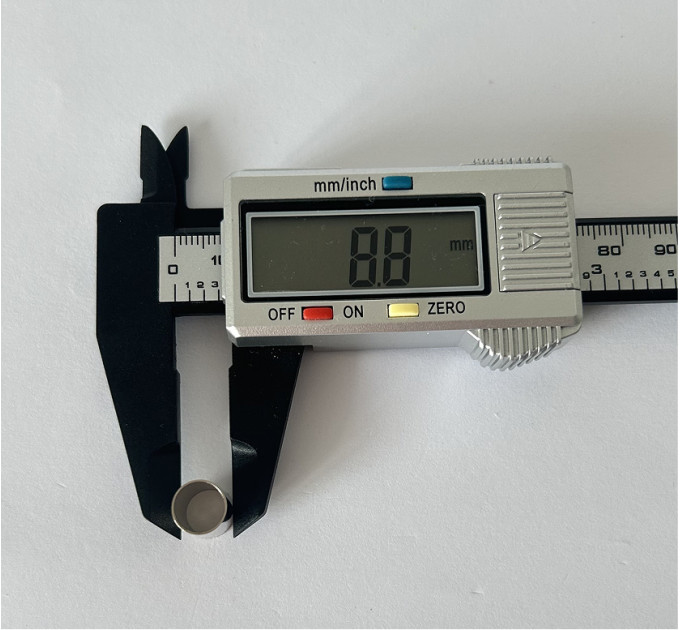

Конструкція передбачає обтиск як центрального провідника, так і зовнішнього екрана за допомогою спеціальної гільзи. Це забезпечує міцне механічне з’єднання, захист від вологи та стабільні електричні параметри при роботі на частотах до 6 ГГц за умови правильного монтажу.

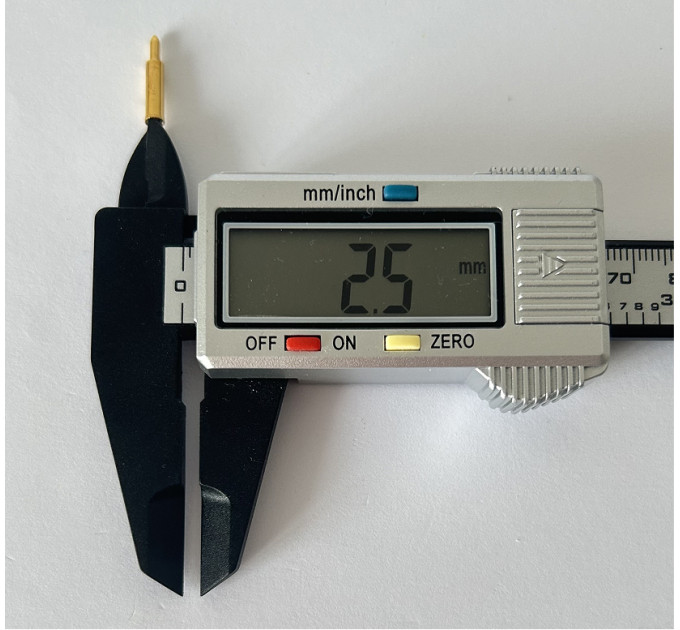

Корпус виконаний з нікельованої латуні, що гарантує високу стійкість до корозії, вібрацій і складних умов експлуатації. Центральний контакт із позолотою забезпечує низькі втрати та відмінну провідність, а діелектрик із PTFE (тефлону) зберігає стабільні характеристики навіть за високих температур і частот.

Технічні характеристики:

Тип роз’єму: N-Male (штекер), прямий
Тип монтажу: обтиск (екран і центральна жила)
Сумісні кабелі: RG5, RG6, 5D-FB, LMR300
Робоча частота: до 6 ГГц, максимальна — до 11 ГГц
Максимальна потужність:
- 500–600 Вт @ 100 МГц
- 250–300 Вт @ 1 ГГц
- 120–150 Вт @ 2.4 ГГц
- 60–80 Вт @ 5.8 ГГц
Імпеданс: 50 Ом
КСХ (VSWR): ≤ 1.2 до 3 ГГц
Матеріали:
- Корпус — латунь із нікельованим покриттям
- Контакт — позолочений
- Діелектрик — PTFE (тефлон)
Температурний діапазон: від –55°C до +155°C

Сфери застосування:

Підключення зовнішніх і панельних антен для 4G, 5G, Wi-Fi, LTE
Радіочастотні системи зв’язку та ретрансляційне обладнання
SDR, GPS, LoRa, RF-моніторинг, радіоаматорські проєкти
ВЧ-вимірювальна апаратура, тестові стенди, промислові модулі
Монтаж у герметичних корпусах, комутаційних панелях та польових умовах

Висока механічна міцність, ефективне екранування та мінімальні втрати сигналу роблять цей роз’єм надійним рішенням для професіоналів, яким важлива стабільна якість з’єднання навіть за інтенсивної експлуатації та змінних умов середовища.
