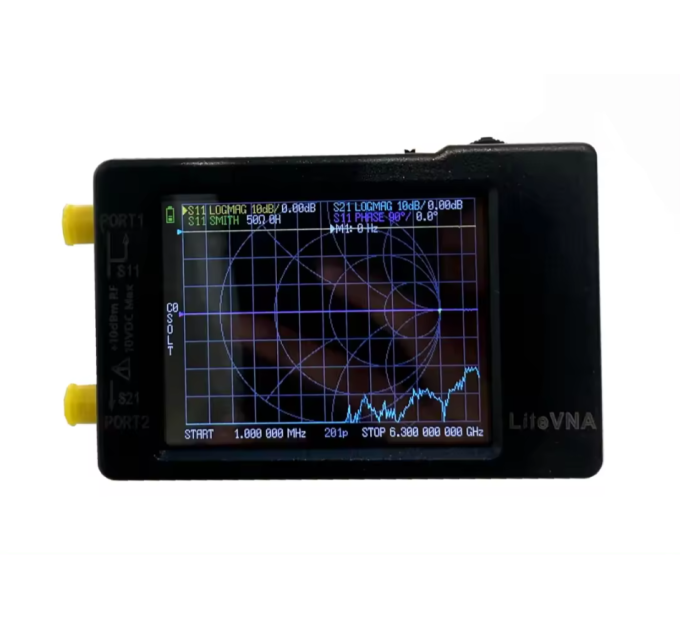

Опис LiteVNA 62:
LiteVNA покращує популярні моделі NanoVNA і SAA2. Тепер ви можете отримати портативний векторний аналізатор мережі (VNA), такий самий компактний, як NanoVNA, і здатний виконувати широкий діапазон вимірювань від 50 кГц до 6,3 ГГц.
Для мінімізації споживання енергії та розмірів LiteVNA використовує лише один змішувач, з кількома внутрішніми RF-перемикачами для вимірювань S11 і S21, а також обчислення IFFT для вимірювань TDR і DTF.
Розроблений з урахуванням відгуків спільноти, LiteVNA тепер забезпечує більш швидку швидкість сканування і більшу кількість точок сканування, крім розширеного діапазону вимірювань. В поєднанні з простим інтерфейсом, аналогічним NanoVNA, LiteVNA тепер легко використовується як інструмент для полевих випробувань.
LiteVNA включає слот для MicroSD, так що ви можете зберігати дані полевих випробувань або екрани на картку MicroSD в будь-який час. З діапазоном вимірювань до 6,3 ГГц LiteVNA здатний задовольнити загальні аматорські радіо- і IoT-застосування, а також з'являються випробування на 5 ГГц, що забезпечує застосування останніх версій wifi на 5,8 ГГц та передачу зображень на 5,8 ГГц.
Характеристики liteVNA 62:
| Параметр | Специфікація | Умови | ||
| Діапазон частот |
|
| ||
| Динамічний діапазон | >70 дБ >50 дБ |
| ||
| S11 мінімальний рівень шуму | <-50 дБ <-40 дБ | f <3 ГГц, калібрований f >= 3 ГГц, калібрований | ||
| Стабільність частоти |
|
| ||
| Швидкість розгортки |
| Середнє = 1 | ||
| Точки розгортки (на пристрої) |
|
| ||
| Точки розгортки (USB) | 1 ~ 1024 точки, регульована | - | ||
| Джерело живлення | USB, 5 В±0,5 В, 600 мА МАКС.. | |||
| Батарея |
| |||
| Робоча температура | -10℃ ~ 50 ℃ |
| ||
| РЧ роз'єми | SMA-Female | - | ||
| Екран | 2,8-дюймовий РК-дисплей TFT (320×240) |
Комплектація liteVNA 62:
- 1x LiteVNA 62
- 1x Кабель USB Type-C
- 2x Пігтейл SMA-Male-SMA-Male SS405
- 1x Калібровачний набір (SMA-Open, SMA-Short, SMA-Load)
- 1x Перехідник SMA-Female-SMA-Female
