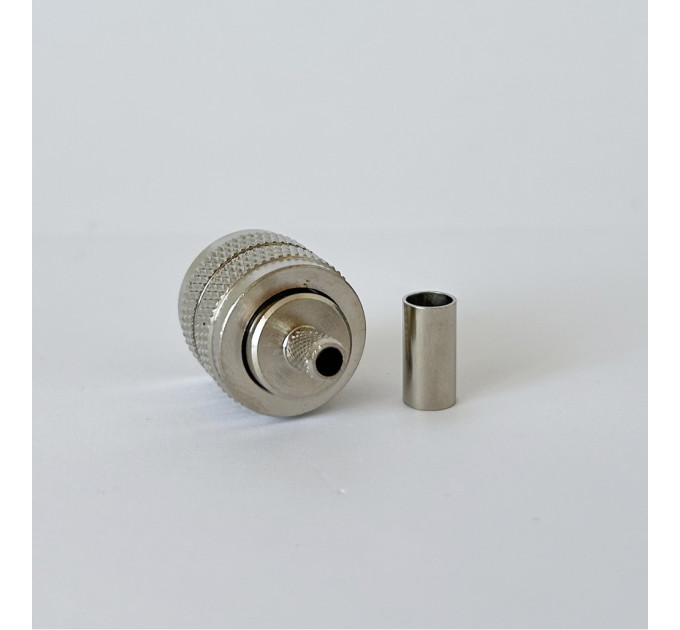

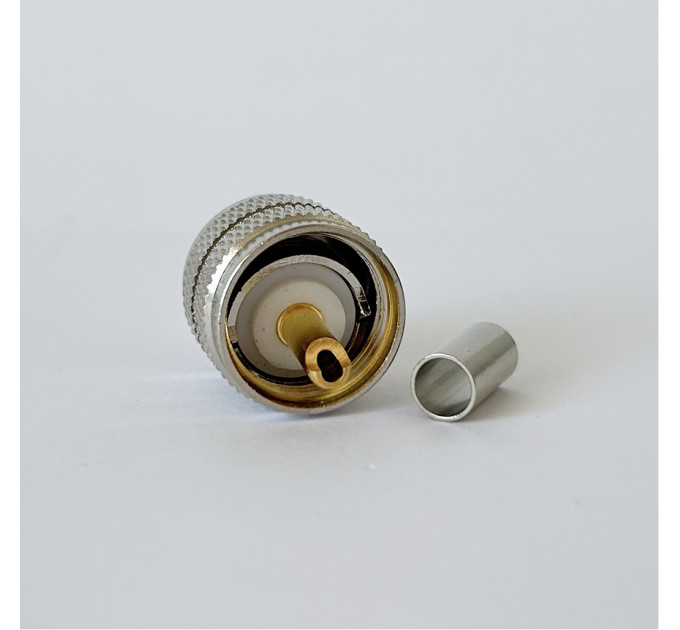

Разъем N-Male обжимной под кабель RG5/RG6/5D-FB/LMR300 (латунь, 50 Ом)

new

В наличии
Код Товара: t0000417

249грн.

Нашли дешевле?

Разъём типа N-Male с обжимным монтажом предназначен для подключения коаксиальных кабелей среднего и большого диаметра — RG5, RG6, 5D-FB и LMR300. Он применяется в ВЧ-системах связи, антенных комплексах, измерительной технике и профессиональном телекоммуникационном оборудовании.

Конструкция предусматривает обжим как центрального проводника, так и внешнего экрана с помощью специальной гильзы. Это обеспечивает прочное механическое соединение, защиту от влаги и стабильные электрические характеристики при работе на частотах до 6 ГГц при условии правильного монтажа.

Корпус выполнен из никелированной латуни, что гарантирует высокую устойчивость к коррозии, вибрациям и сложным условиям эксплуатации. Позолоченный центральный контакт обеспечивает низкие потери и отличную проводимость, а диэлектрик из PTFE (тефлона) сохраняет стабильные характеристики даже при высоких температурах и частотах.

Технические характеристики:

Тип разъёма: N-Male (штекер), прямой
Тип монтажа: обжим (экран и центральная жила)
Совместимые кабели: RG5, RG6, 5D-FB, LMR300
Рабочая частота: до 6 ГГц, максимальная — до 11 ГГц
Максимальная мощность:
- 500–600 Вт @ 100 МГц
- 250–300 Вт @ 1 ГГц
- 120–150 Вт @ 2.4 ГГц
- 60–80 Вт @ 5.8 ГГц
Импеданс: 50 Ом
КСВ (VSWR): ≤ 1.2 до 3 ГГц
Материалы:
- Корпус — латунь с никелированным покрытием
- Контакт — позолоченный
- Диэлектрик — PTFE (тефлон)
Температурный диапазон: от –55°C до +155°C

Области применения:

Подключение внешних и панельных антенн для 4G, 5G, Wi-Fi, LTE
Радиочастотные системы связи и ретрансляционное оборудование
SDR, GPS, LoRa, RF-мониторинг, радиолюбительские проекты
ВЧ-измерительная аппаратура, тестовые стенды, промышленные модули
Монтаж в герметичных корпусах, коммутационных панелях и полевых условиях

Высокая механическая прочность, надёжное экранирование и минимальные потери сигнала делают этот разъём оптимальным выбором для специалистов, которым важна стабильная работа соединений даже при интенсивной эксплуатации и изменяющихся условиях окружающей среды.
