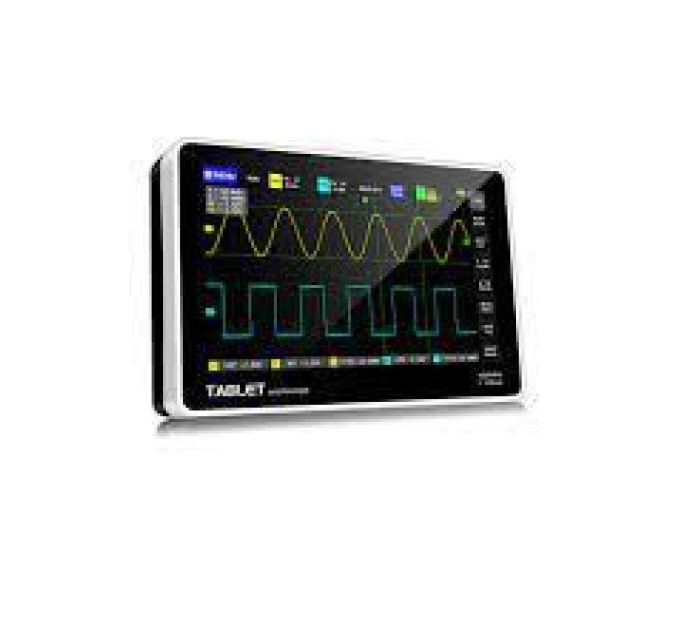

Описание FNIRSI 1013D:
- Это автономный планшетный двухканальный осциллограф с полосой пропускания до 100 МГц. Осциллограф оснащен цветным 7-дюймовым дисплеем для отображения формы сигнала и встроенной литиевой батареей, обеспечивающей до 4 часов непрерывной работы. Разрешение по вертикали 8 бит, частота дискретизации в реальном времени 1 ГВиб/с.
- Этот осциллограф будет полезен автоэлектрикам, т.к. он позволяет работать с сигналами CAN-шины, LIN-шины, SPI.
- Следует отметить, что FNIRSI 1013D обладает недостаточным функционалом для работы как полноценный мотор-тестер для диагностики ДВС. Если вам необходим именно мотор-тестер, рекомендуем обратить внимание на Autoscope 4 или MTpro.
- Устройство имеет внутреннюю память объемом 1 Гб для хранения 1000 сигналов и USB-интерфейс для подключения к компьютеру. Осциллограф предназначен для диагностики и настройки радио и электронной аппаратуры.
Преимущества FNIRSI 1013D:
- Большой сенсорный 7-дюймовый TFT-дисплей (800×480 пикселей)
- Встроенная АКБ обеспечивает до 4 часов работы без подзарядки.
- Защита от высокого напряжения: встроенный модуль обеспечивает защиту до 400В.
- Оснащен встроенным генератором на 1 кГц с возможностью калибровки щупы.
- Возможность сохранить до 1000 форм сигналов и 1000 снимков экрана.
- Функция автоматического измерения.
- Функция Roll.
- Функция Лиссажа.
- Настройка яркости экрана.
Комплектация FNIRSI 1013D:
- Цифровой осциллограф FNIRSI 1013D – 1 шт.
- Щуп для осциллографа – 2 шт.
- USB-кабель – 1 шт.
- Инструкция по эксплуатации – 1 шт.
Технические характеристики FNIRSI 1013D:
| Количество каналов | 2 |
| Полоса пропускания | 100 МГц |
| Частота дискретизации | 1 ГВыб/с |
| Глубина записи | 240 Кб |
| Входящие параметры | |
|---|---|
| Развязка входа | DC, AC |
| Входной импеданс | 1 МОм |
| Установка коэффициента затухания датчика | 1Х, 10Х |
| Максимальное входное напряжение | 40 В (1 X), 400 В (10 Х) |
| Горизонтальная система | |
| Коэффициент развертки | 50 с/под – 10 нс/под |
| Вертикальная система | |
| Вертикальная развертка | 50 мВ/под – 500 В/под |
| Время нарастания | < 3 нс |
| Вертикальное разрешение | 8 бит |
| Точность напряжения | ±2% |
| Точность частоты | ±0,01% |
| Система синхронизации | |
| Режимы синхронизации | автоматический, нормальный, единичный |
| Режим триггера | по фронту (спадающий/нарастающий) |
| Система измерения | |
| Автоматические измерения | VPP, VP, Vmax, Vmin, Vavg, Vrms, Frequent, Duty+, Duty-, Time+, Time-, Period |
| Курсорные измерения | XY, триггер Y |
| Общие характеристики | |
| Дисплей | цветной TFT-дисплей, 7 дюймов, 800×480 точек |
| Питание | встроенная литиевая батарея 6000 мАч, 4 часа непрерывной работы, 5 часов зарядки |
| Интерфейс | USB (5 В/2 А) |
| Встроенная память | 1 Гб |
| Хранение формы волны | 1000 изображений + 1000 сигналов |
| Габариты | 184×124×50 мм |
| Вес нетто | 650 г |
